帕特详述双吸中开离心泵结构特点及工作原理

2013-03-05

单级双吸离心泵工作原理：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。

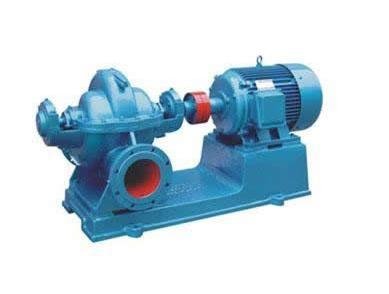

S/SH型泵是单级、双吸、泵壳水平中开式离心泵。供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

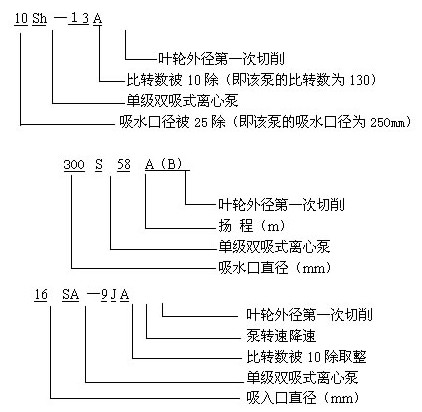

　 SH/S/SA双吸中开离心泵型号意义：

SHS/SA双吸中开离心泵故障及排除方法：

故障	原因	消除方法
1、泵不吸水，压力表及真空表指针剧烈跳动	1、注水不够多； 2、管路或仪表漏气。	1、再往泵内注水； 2、拧紧堵塞漏气处。
2、泵不吸水，真空表显示高度真空。	1、底阀没打开或已淤塞； 2、吸水管路阻力太大； 3、吸水高度太高。	1、校正或列换底阀； 2、清洗或更换吸水管路； 3、降低吸水高度
3、泵不出水，压力表显示有压力。	1、出水管路阻力太大； 2、旋转方向不对； 3、叶轮堵塞； 4、转速不够。	1、检查或缩短出水管路； 2、纠正电动机旋转方向； 3、清洗叶轮； 4、提高转速。
4、流量不足或扬程太低。	1、叶轮或进出水管路阻塞； 2、双吸密封环磨损过多或叶轮损坏； 3、转速低于规定值；	1、清洗叶轮或管路； 2、更换损坏的零件； 3、调正至额定转速；
5、泵消耗的功率过大。	1、填料压得太紧； 2、叶轮与双吸密封环磨擦； 3、流量过大；	1、拧松填料压盖； 2、检查原因，消除机械摩擦； 3、调节出水闸阀，使之在规定范围内运转；
6、泵内部声音反常，泵不上水。	1、吸水管阻力太大；或吸水高度过高； 2、吸水处有空气吸入； 3、所输送液体温度过高； 4、流量过大而发生汽蚀现象。	1、清理进水管及底阀；降低吸水高度； 2、检查底阀；降低吸水高度，堵塞漏气处； 3、调节液体温度； 4、调节出水闸阀，使之在规定范转内运转。
7、泵不正常振动。	1、泵发生汽蚀； 2、叶轮不平衡； 3、泵轴与电机轴不同心； 4、地脚夫螺栓松动。	1、调节出水闸阀，使之在规定范围内运转； 2、叶轮校正静平衡； 3、校正泵轴与电机轴的同轴度； 4、拧紧地脚螺栓。
8、轴承过热	1、轴承内没有油； 2、泵轴与电机轴不在同一中心线上；	1、检查并清洗轴承体，加润滑油； 2、校正两轴的同轴度使在同一中心线上；

     S、SH型单级双吸泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
     S、SH型单级双吸泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。
    泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
    叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
   泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
   水泵通过联轴器由电动机直接传动。
   轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。

sh/S/SA双吸中开离心泵装配，拆卸，安装：

装配与拆卸
1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。
3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
安装
1 、检査水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
① 将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。
② 在基础与泵底脚之后灌注混凝土。
③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。
⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得籍泵本体支承。
5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

SH/S/SA双吸中开离心泵起动、停止和运行

1、起动与停止：
起动前，转动泵的转子，应该轻滑均勻。
② 关闭出水闸阀，向泵内注不（如无底阀则用真空泵抽空引水）要保证泵内充满水.无空气窝存。
③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开；然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时.将闸阀开大。
④ 均勻地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。
⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如
所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。
2、运转：
① 水泵轴承溫度不应超过75°C。
② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。
③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。
④ 定期柁査眹轴器部件.注意电机轴承温升。
⑤ 运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。
⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N
