2013-03-05

        CZ化工泵为单级单吸悬臂式离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体中性或有腐蚀性的液体，输送介质的温度一般为-45℃-180℃。
CZ系列化工泵的性能范围包括了IH系列化工泵所有性能，其效率、汽蚀性能等指标均超过IH泵，可与IH型泵进行单机互换。

泵转速分为2900和1450转/分两种，性能如下表：

转速(r/min)	2900	1450
流量(m3/h)	280	1700
总扬程 (m)	140	80



 用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材质。泵的过流部分主要零件的材料及其代号如下：

材料	ZG1Cr18Ni9	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	ZG1Cr18Mn13Mo2CuN
代号	303	305	306	307	316L	402





结构说明：
1、泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出；
2、由副叶片或叶轮上的平衡孔进行水力平衡；
3、部分规格的泵体设计成双蜗壳体，以平衡径向力；
4、轴封即可采用软填料密封(可冷却，也可不冷却)，也可采用各种结构的单、双端面机械密封(可采用平衡型)；
5、吸入及排出管法兰的额定压力等级相同。
6、轴承用洁净的22号机械油润滑。
7、泵的旋转方向：从原动机端看，为顺时针旋转。

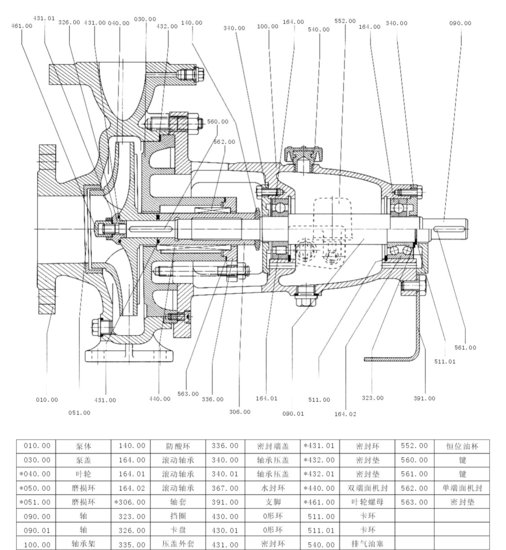

CZ化工标准泵结构图：

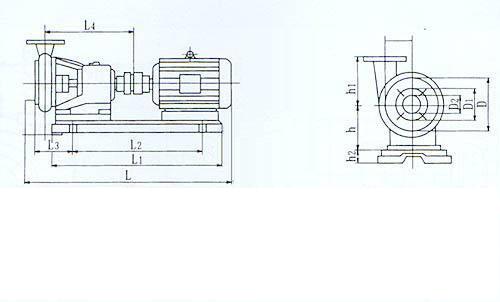

CZ化工标准泵外表安装尺寸图：
