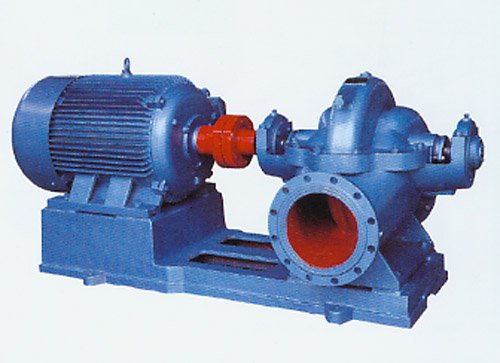

帕特教你装配S型离心泵

2013-03-21

如何装配S型离心泵？
　 (1)装配前对所有零件进行一次全面擦洗和检查。检查零件是否有伤痕、磨损和裂痕，如发现问题应进行处理(修复或更换)后再进行装配。
　　
　　(2)用游标卡尺测量叶轮吃口外径和密封环内径尺寸，将测量结果写在记录之上，并计算出其配合间隙是否在0.4~0.5mm.(3)剪垫子;剪轴承压盖、泵盖所用的垫子。(4)组装转子：(1)将键镶在泵轴上，把叶轮装上(注意：叶轮叶片弯曲的方向于泵的旋转方向相反，不得装反)。(2)将前后轴套分别装在叶轮的两边，并用前后的轴套锁紧螺母将前后轴套，叶轮紧固在轴上。
　　
　　(3)将填料挡套、水封环、填料压盖，挡水圈和加好青壳纸垫的前轴承压盖套在前轴套上，把密封环装在叶轮止口上。(4)把前轴承装在轴上，并用套管锁紧螺母(注意正反口)将轴承固定在轴上。
　　
　　(5)把轴承和轴承体内分别加入占其容积三分之二的润滑之后，将前轴承体装在轴承上，并用螺栓将轴承压盖和轴承体紧固在一起。
　　
　　(5)组装：
　　
　　(5.1)将已装好的泵转子放在泵体上，并把密封环上的圆柱销转到泵体槽内。如果叶轮不在泵体槽中间，可用松紧前后轴承锁紧螺母的方法进行调整。
　　
　　(5.2)把前后的轴承体压盖分别用螺栓紧固在轴承体上，边紧边盘泵。

(5.3)用加热或用紫铜棒敲击的方法，将装好键的联轴器装在轴上。
　　
　　(5.4)加装填料：
　　
　　a用轴套的外径测量好填料长度后，平均斜切，切口为30。或45。、
　　
　　b把水封环放在填料和中间，在其前后分别加装2-3跟填料，没跟之间切口错开90。~120。,切开朝下。
　　
　　(5.5)在泵体于泵盖之间的接触面上少许润滑脂，加好青壳纸垫，垫子上面涂上少许润滑脂。口上泵盖，穿上螺栓，并对好将螺栓紧固好，边紧边盘动联轴器，发现转动不灵活及时调整。
　　
　　(5.6)套上密封压盖，紧固密封填料压盖螺栓，用力要均匀，填料压盖端面垂直于轴套，防止偏磨。紧好后，再松开1-2扣。
　　
　　(5.7)用手盘动联轴器检查泵转动是否灵活，应无阻卡、偏重现象。
