井用潜水泵的构造及工作原理
2014-08-22

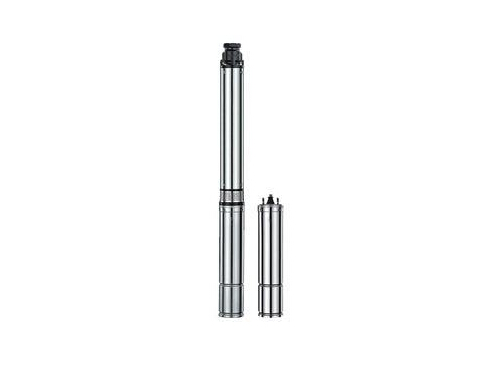

一、井用潜水泵的结构
井用潜水泵是由泵体、扬水管、泵座、潜水电机 (包括电缆)和起动保护装置等组成。泵体是潜水泵的工作部件，它由进水段、导流壳、逆止阀、泵轴和叶轮等零部件组成。叶轮在轴上的固定有两种方式：150QJ30型、200QJ80型、250QJ80型和QJC型的叶轮是用锥形套紧固在泵轴上;其它型号的叶轮则用键和轴套固定在泵轴上。导流壳之间用螺栓连接;150QJT15型的整个泵体则用四根扁拉筋紧固。泵体与潜水电机之间采用法兰面用螺栓连接，两轴则用联轴器连接。扬水管间也用螺栓连接。电机为立式运行的充水式井用潜水三相异步电动机，配带的电缆为防水橡套电缆，起动保护装置应选用具有过载、欠压、断相等保护功能的自藕减压起动箱。
二、井用潜水泵工作原理
由潜水电机驱动潜水泵的叶轮旋转，使叶轮进口处形成真空，将水吸入，水在叶轮叶片的作用下产生离心力，从而获得速度能和压力能。具有一定能量的水通过导流壳，进入下一级叶轮，随着泵级数的增加，压力不断递增，通过扬水管及泵座送入地面的管路系统中。
