水环式真空泵真空引水详解步骤

2012-05-11

水环式真空泵真空引水详解步骤

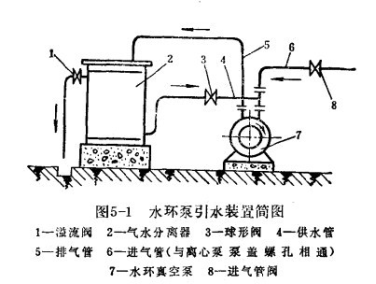

水环式真空泵引水装置如图5-1所示。水环式真空泵的进气管6与水泵泵盖的顶部相连，在没有自来水的地方，必须配置气水分离器，作为真空泵冷却水和补充水的水源。

图中供水管4必须与进气管6相接，在运行过程中，气水分离器的水在进气管低压的作用下，沿着管4不断向水环式真空泵内供水。

水环式真空泵真空引水的步骤:首先关闭水泵压力水管中的闸明，向水环式真空泵内注水。注完水后，关闭漏斗上的阀门，并打开进气管上的阀门8及供水管的阀门3，然后开动水环式真空泵。这时，排气管中有水和气的混合物排出.开始时，混合物中气体占主要成份，随后，水的成份越来越多，直到全部为水时，说明水已全部充满了水泵，于是引水完成，可以起动水泵了。再速即关闭进气管上阀8，停止水环式真空泵运行。

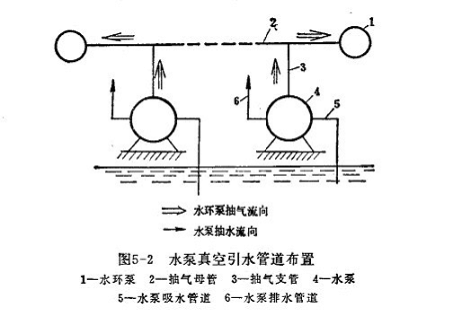

如果泵站中有两台以上的水泵，则可将水环式真空泵进气管与抽气母管相通，每台泵的泵壳顶部通过抽气支管与抽气母管相连。在每个支管上都安装一个阀门，以便可以单独对每一台泵抽气。有时，为了备用起见，可以设置两台水环式真空泵，每一台的进气管上都安上阀门。当一台发生故障时，可以关闭该泵上的进气阀门，利用另外一台抽气，不致耽误水泵的起动。正常情况下两台水环式真空泵可对水泵同时抽气，以加快引水速度。整个管路布置如图5-2所示。
