单级旋片式真空泵结构与工作原理

2012-05-11

单级旋片式真空泵结构与工作原理

旋片式真空泵是目前使用广泛、生产系列全、深受广大用户欢迎的泵种之一。

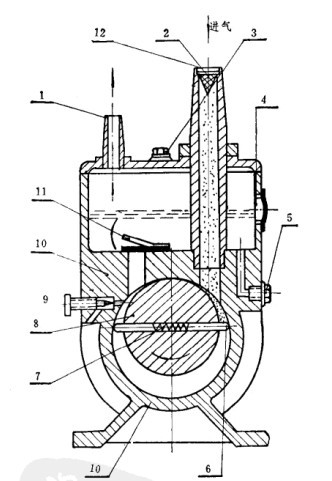

图1所示为旋片式真空泵的结构。这是一种油封容积型机械真空泵，利用偏心转子(8)上的活动旋片(6)在泵体(10)空腔内旋转，使工作容积发生周期性变化，由于工作容积的扩大和缩小，气体被吸入经压缩而排出，从而达到抽气的目的。
装在转子槽内的旋片(6)，由于弹簧(7)的作用使两旋片的端面始终紧贴着泵腔，并将泵腔分成A,B,C三个部分，从进气管(1)到旋片分隔的空间称空腔A，由两旋片分隔出的空间为空腔B，排气阀到旋片分隔的空间为空腔C。而当旋片位于垂直位置时，则把泵腔分成A,C两个部分。但旋片不管旋到什么位置，它都把进气管(1)与排气阀(11)隔开。我们把空腔A称为吸气空间，当转子转动时，空腔A的体积是逐渐增大的，因而它能把气体吸进来，与此同时，空腔C的体积逐渐缩小，气体被压缩，体积愈小，压力愈高，当压力足够大时，它就能顶开排气阀门上的簧(阀)片，使被抽气体穿过密封油层经排气管(12)排出泵外，空腔C就可称为排气空间。排气阀被油封着，以防大气返回泵内。
与一般机械泵一样，旋片式真空泵的转子和泵体之间及转子和端盖之间的间隙是用油封住，以免漏气。一般小泵是将整个泵体浸入油中，大泵则是采用油封式结构。
