轴流计量泵的使用维护及故障排除

一、轴流泵的拆卸
　　轴流泵的结构比离心计量泵简单，但由于零部件较重，安装精度要求较高，所以拆卸工作比离心泵费力，在拆卸时必须注意安全。轴流泵的部件拆卸可分两部分进行，现以立式轴流泵为例说明其拆卸过程。
　　1、上机座的拆卸
　　先拆去弹性联轴器的螺丝，松开电动机与机座连接的螺丝，取下电动机。用木块撑住刚性联轴器，以防泵轴往下落，再拆去传动轴的拼帽螺母，轴承压盖和刚性联轴器的连接螺丝，把传动轴向上提到一定高度，随后拆下刚性联轴器的拼帽螺丝，取下弹性联轴器，即可将传动轴抽出上机座。再把弹性联轴器拆下，将滚动轴承从传动轴上用专用工具取下来，至此，上机座全部拆下完毕。　　
　　2、下部泵体部分拆卸

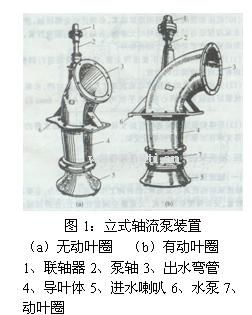

　　先拆下进水喇叭，然后用专用工具把泵轴下端叶轮螺母拧开，便可把整个叶轮拆下来。对装有动叶圈的水泵，在拆下进水喇叭以后，将动叶圈拆开再拆叶轮，如图1所示。

　　
　　叶轮拆下后，可以把泵轴向上抽出，然后拆卸导叶体，其方法是把导叶座与上部泵体弯管的连接螺丝一一松开，导叶座即可取下。再用套筒扳手把橡胶轴承与导叶座连接螺丝拆去，就可把橡胶轴承取下来。再拆弯管上的填料函压盖，钩出填料。继续拆掉上橡胶轴承的固定螺丝，取出上橡胶轴承。
　计量泵体弯管固定在水泵梁上，一般不拆。上述拆卸方法适用于口径在650mm以下的小型轴流泵。
　　
　　二、轴流泵常见故障及排除方法：
　　1、起动水泵后不出水原因：叶轮的转向不对或转速过低；卧式进水管路漏水；固定叶轮的螺帽松脱，叶轮脱落在水中；叶轮浸入水中深度不够；叶轮中有污泥杂草堵塞。排除方法：调整水泵的转向，并检查降低转速的原因，加以清除；消除管路漏水，确保密封；停车检查并装好叶轮再起动；应设法调整，加大叶轮淹没深度；停车消除杂物后再起动。
　　2、水泵出水量不足原因：叶轮装得偏高，淹没深度不够，进水条件不好，水泵出水扬程偏高等；活叶式轴流泵的叶片安装角度不对；叶轮的外缘与叶轮处泵体之间的间隙过大；水泵没有达到额定转速；叶片局部被水草等杂物堵塞。排除方法：按照厂家的规定进行改装，改善工作条件；检查并调整叶片角度；更换叶轮或叶轮外泵体段，或采取补焊措施；更换电机，若是带传动则要改变水泵或电机胶带轮，使水泵转速提高到额定值；停车清除杂物。
　　3、动力机超负荷原因：动力机选配不合理；轴承磨损后，叶轮在旋转时与泵壳可能有摩擦，泵轴弯曲；活叶式轴流泵的叶片安装角度不对；所选动力机转速偏高轴功率增大；出水扬程过高或管路上闸阀没有全打开。排除方法：选配合适的动力机；修理或更换轴承或泵轴；调整叶片角度，到不超载为止；更换动力机或更换叶轮，使水泵转速降低到额定值；更换水泵或打开管路上的闸阀。
　　4、水泵在运行中有振动和响声原因：水位过低造成叶轮淹没深度不够，部分空气进入泵内；部分叶片已损坏，运转时产生不平衡；基础不稳或地脚螺栓松动；联轴器与泵轴的配合太松或联轴器销钉松动；橡胶轴承用久磨损后，运转时产生摇摆振动；进水池太小，几台水泵的吸入管装得太密；水泵安装质量较低，泵轴不垂直。排除方法：增加淹没深度，在进水池水面上加盖木板；更换叶轮；加固基础或拧紧地脚螺栓；更换联轴器或停车拧紧螺丝；更换橡胶轴承或在轴承接触处喷镀硬铬；加大进水池，重新排列水泵的位置；重新校正泵轴。
