上海帕特旋片式真空泵的结构和工作原理
2012-06-08
上海帕特旋片式真空泵的结构和工作原理
旋片式真空泵的结构和工作原理如图1所示，在机壳内偏心地安装着一个绕自身轴线旋转的转子，旋转时转子与泵腔处于内切状态。转子中间开槽，里面装着弹簧和两个滑片，滑片受弹簧作用紧紧压在泵腔的表面上，其间隙通过油膜密封。滑片把泵腔分成两个工作室，通过工作室容积的周期性扩大和缩小，将气体吸入和排出。

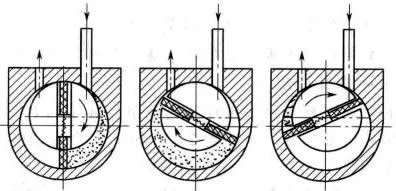

图1 旋片真空泵的结构和工作原理
泵的全部机件浸在真空油内，油起着油封、润滑和冷却作用。所产生真空度的大小，取决于系统中物料或真空油的蒸气压以及泵内机件的加工精度。这种类型的泵可用来抽除潮湿气体，但不适于抽吸含氧过高、有爆炸性、有腐蚀性、对泵油起化学反应以及含有颗粒尘埃的气体。
旋片式真空泵的排气量不大，常用两级组成，真空度较高，绝压可低达0.1Pa，在实验室里广泛应用.
