旋片和排气阀在旋片泵中的作用
旋片在泵运转过程中始终与泵腔内壁接触，因此.旋片要有一定的强度和耐磨性。旋片材料一般采用铸铁、石墨、高分子复合材料等，直联泵多采用高分子复合材料做旋片。

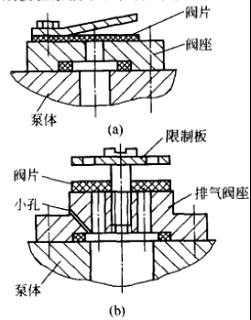

排气阀是旋片泵主要易损件之一，将影响泵的抽气性能并产生噪声。排气阀有两种形式:一种是用橡胶垫做阀片，如图1（a）所示;另一种是用布质酚醛层压板或弹簧钢片做阀片，如图1(b)所示.排气阀必须浸在泵油中.在排气过程中，压缩气体推开排气阀片。穿过泵油后排出。泵油起到密封作用。
在双级泵中，当高真空级腔与低真空级腔不等时，需要在两级之问设置辅助排气阀，.辅助排气阀的作用是在入口压力较高、经高真空级腔压缩的气体已经达到排气压力时，辅助排气阀打开.部分气体由辅助排气阀排出，部分气体被低真空级腔抽走。随着泵人口压力的降低，辅助排气阀排气量逐渐减小，直至关闭。
图1 排气阀结构
