离心泵

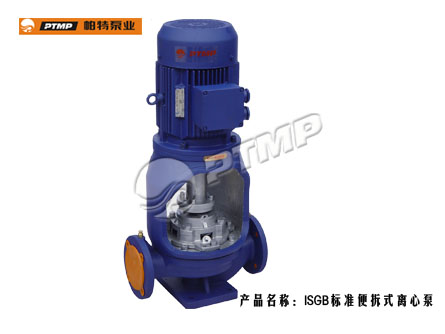

ISGB型便拆式离心泵

产品类别：离心泵系列

产品名称：ISGB型便拆式离心泵

性能数据	流量范围	4.4~1450m³/h
	扬程范围	12.5~125m
	介质温度	-20℃~120℃
	环境温度	不超过40℃
	工作压力	≤1.6MPa
电机数据	配套功率	0.37KW~250KW
	电压	380V、440V
	频率	50HZ、60HZ
	转数	980/1450/2900r/min
	防护等级	IP44/IP54/IP55/IP65
	绝缘等级	F
材料	泵体、泵盖、叶轮	铸铁/球墨铸铁/铸钢/不锈钢
	泵轴	45钢/不锈钢
	机械密封	石墨、碳化钨、碳化硅、不锈钢、四氟

产品概述
工作原理
产品用途
型号意义

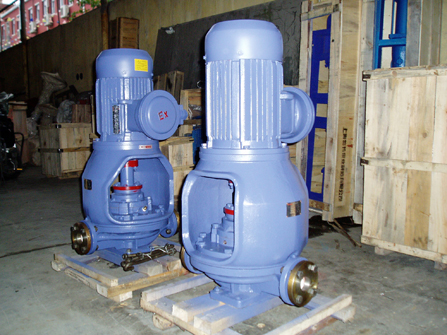

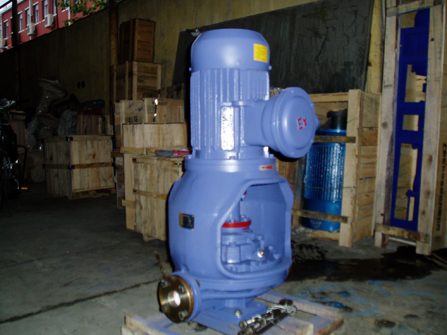

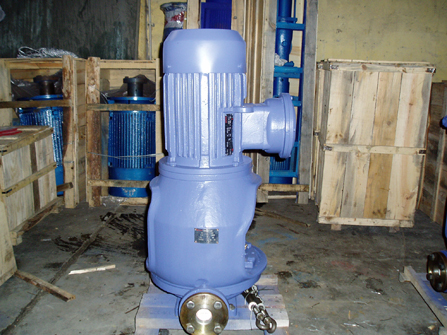

应用案例
性能参数

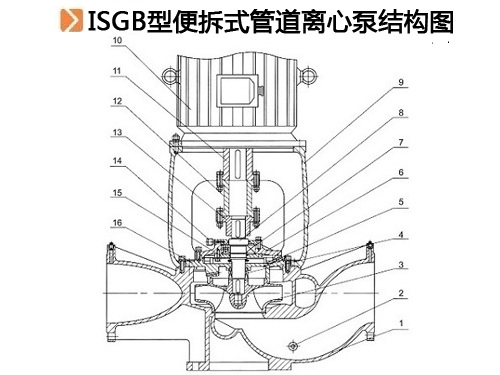

结构图

ISGB型便拆式离心泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100%的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
该泵与国内同类产品相比，具有运转更平稳、使用寿命长配套更方便、维护保养更轻松等等，无可代替的优点。在立式泵系列产品中属国内前列，各项技术居国内前茅，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的选择产品。

ISGB型便拆式离心泵产品特点

高效节能；采用管道式结构安装方；机电一体；占地面积小；应用范围光；具有可拆迁结构；维修方便快捷

结构紧凑，适用于现代建筑。
泵体：管道连接型式的螺旋型泵壳，采用现代优秀的水力模型设计制造，进出口在同一直线上，且口径相同。法兰符合GB4216.5，并带有Rp1/4或Pp3/8测压口。
叶轮：闭式铸铁叶轮，优秀的水力模型保证泵的效率和可靠性。
机械密封：用于水温80℃、120℃以下免保养，不受转向限制。动环的特殊设计保证密封可靠性。

• 泵轴与电机轴采用硬性连接，机泵轴完全同心，振动小，噪音低。
• 泵进出口径相同，并在同一直线上，因此，可将泵像阀门一样安装在管路的任何位置。
• 泵轴有独立的轴承支撑，使电机轴承运行更加可靠。
• 用强制环流的方法改善机械密封运行环境，从而延长机封的使用寿命。
• 立式安装结构大大缩小了泵的占地面积，节约建设投资40%——60%。
• 完美的设计保证泵的无泄漏，长寿命运行，节约运行管理费50%——70%。
• 采用优质铸件，尺寸精度高，外形美观。
• 电机协作厂家为国内著名电机生产厂家，保证电机质量。
• 该系列泵是专门为将泵直接安装在管道上而设计的。安装时，除电机头部不准朝下外，其他任何安装方位均可。

ISGB型便拆式离心泵：主要用于工业、城市高层建筑给水，消防管道增压，暖通空调冷热水循环，远距离输水以及生产工艺循环增压输送。PTHB型便拆式单级化工泵：适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。
1、高层建筑增压送水
2、工厂系统输送
3、水处理系统加压
4、中央空调冷热水循环
5、锅炉系统输送
6、游泳池输水
7、工艺流程中增压循环

例：ISGB100-160(I)AB
ISGB-便拆式离心泵
100-泵进、出口公称直径(mm)
160-叶轮名义直径(mm)
I-流量分类
AB-叶轮经过几次切割
