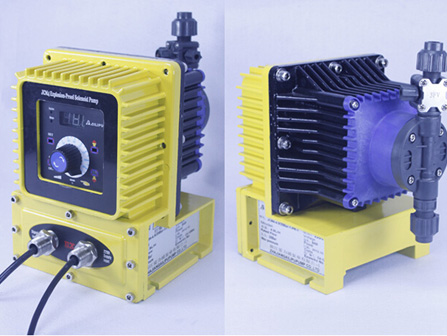

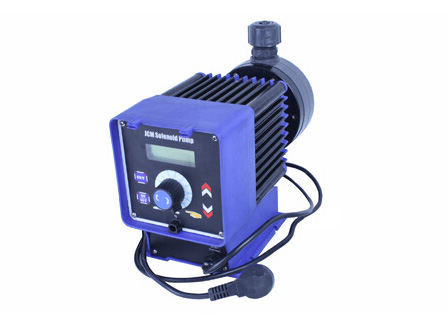

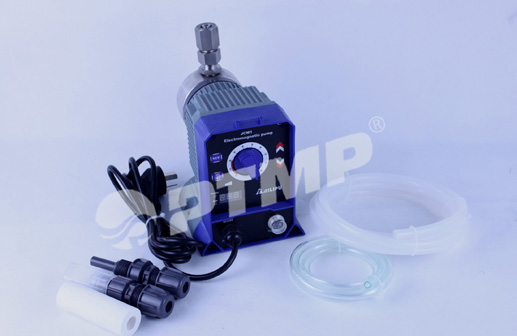

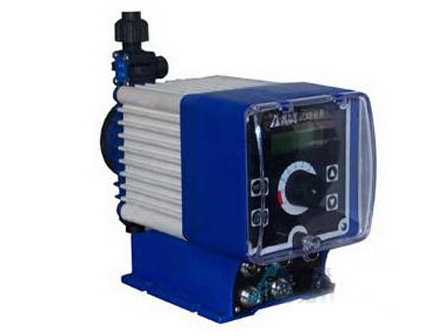

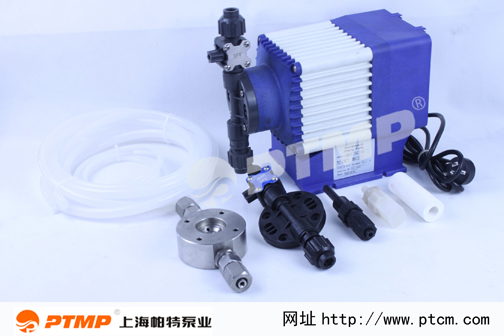

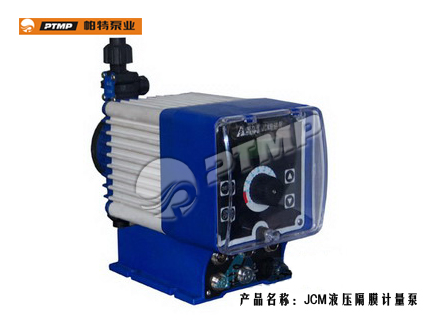

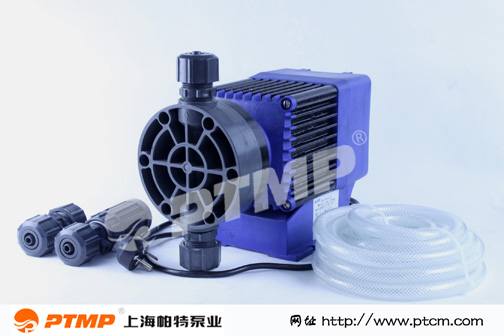

JCM型电磁驱动隔膜式计量泵
产品类别:计量泵系列 |
产品名称:JCM型电磁驱动隔膜式计量泵 |
性能数据 |
流量范围 |
1~95L/h |
压力范围 |
20.7~2.07bar | |
介质温度 |
0℃~80℃ | |
环境温度 | 不超过40℃ | |
工作压力 | ≤1.6MPa | |
电机数据 | 配套功率 | 22W~84W |
电压 | 220V、380V | |
频率 | 50HZ | |
转数 | 1450r/min | |
防护等级 | IP55 | |
绝缘等级 | F | |
材料 | 泵体、泵盖、叶轮 | PVCPTFE不锈钢 |
阀球 | 陶瓷不锈钢 | |
阀座、隔膜 | 聚四氟乙烯 |
- 产品概述
- 工作原理
- 型号意义
- 应用案例
- 性能参数
- 结构图
JCM型电磁驱动隔膜式计量泵产品特点
1、冲程速度调节范围:0- 100次/分(每分钟冲程数).
2、可选择内部(手动)或外部控制方式.
3、可调节对mA输入信号的反应斜率值.
4、对输入脉冲信号可乘/除(1-999)运算.
5、有批累加功能可选.
6、控制板按键锁定功能,可防止误操作.
7、“低液位”关泵及报警输出。
8、可编程流量监控及带报警输出。
9、6级压力控制.
10、具有连续不丢失存储器,无需电池。
11、远程开/关控制.
12、脉冲输出.
13、自动线电压朴偿和过压保护.
14、可设置菜单,以选择功能或参数.
15、有RS485通信接口,标准的modbus RUN 通信 ,可直接接入DCS或FCS系统,实现计算机远程控制。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同柱塞,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
例:2JYMZ-630/0.3-L-B-IV
2-联(缸)数,单缸不标
J-计量泵
YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标
Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)
630-额定流量(L/h)
0.3-额定排除压力(MPa)
L-特殊性能泵(BWW:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,DXD:带数字控制器或行程调节器,XF:悬浮液)
B-B:防爆电机,普通电机不标
IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)
