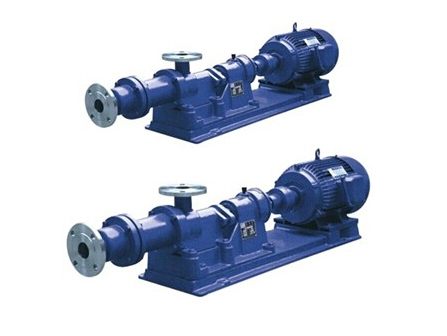

I-1B型浓浆泵



 产品类别:螺杆泵系列
 产品名称:I-1B型浓浆泵

性能数据

流量范围

1.5~24m3/h

扬程范围

50~100m

介质温度

80
环境温度 不超过40℃
工作压力  ≤1.6MPa
电机数据 配套功率 1.1KW~15KW
电压 380V、440V
频率 50HZ、60HZ
转数 100~960rpm
防护等级 IP54/IP55
绝缘等级 F
材料 泵体、泵盖、叶轮 轴不锈钢、正体不锈钢
泵轴 不锈钢
机械密封 石墨、碳化钨、碳化硅、不锈钢、四氟

  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数
  • 结构图

产品概述
 I-1B型浓浆泵是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入推移排出口,实现泵的输送功能。
 I-1B型浓浆泵是单螺杆式容积回转泵,是一种单螺杆输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔中的液体向前推进一个螺距。随着螺杆的连续传动,液体以螺旋形方式从一个密封腔压向另一个密封腔,挤出泵体。
螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作,轴材料2cr13 衬筒采用无毒无味的橡胶、工作温度可达100℃,可用于输送食品浆料和粘度10000泊斯卡•秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。
 该泵可输送高浓度高粘度(<10000Pa.s)。根据使用环境的不同可配普通通电机、防爆电机、电磁调速式电机。及材质分别为整体不锈钢和轴不锈钢。

产品特点
1、可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2、输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3、排出压力与转速无关 ,低流量也可保持高的排出压力。
4、流量与转速成正比,通过变速机构或调速电机可实现流量调节。
5、自吸能力强,不用装底阀可直接抽吸液体。
6、泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。
7、运转平稳、振动、噪声小。
8、结构简单、拆装维修方便。 本泵广泛就应用于化工、制药、酿造、造纸、食品等单位。

I-1B型浓浆泵接触物的零件均选用优质不锈钢,螺杆衬套用中硬度橡胶制作,因而本泵适用于食品加工行业和制药、化工等行业使用。例如:
1、 制糖厂的糖蜜、糖汁、庶渣、甜菜渣的输送;
2、 罐头厂的、食品厂的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各种维生素液、          麦芽糖、蕃茄酱、果酱、蛋黄酱、冰淇淋等的装料和输送。
3、 酿造酒厂的酒类饮料、香料、发酵液的投料配料,压滤机装料粮食废渣的输送;
4、 鱼类加工厂的鱼肝油、鱼油、鱼松、鱼渣的输送;
5、 果品加工厂的糖汁、果汁的输送、柑橘、水果的捣烂,填料机的加料等;
6、 粮油加工厂的食油、大米及玉米淀粉等的装填料及输送;
7、 肉类加工厂、屠宰场、油脂、肉油撺取、装箱、废液的输送;
8、 制药厂:各种维生素液、药液、乳剂的加料运输,悬浮液、盐水、盐污泥、药渣等输送;
9、 化学工业:酸、碱液的输送,各种悬浮液、油脂、胶液、各种化学染料、油漆、各种粘合剂、软膏、浆料的投料、配料和输送,尤其是一般离心式泵无法输送的各种高粘度物料、或带固体颗粒和物料本泵都能输送;
10、印刷油墨的配料输送;
11、造纸厂的纸浆、墨液的输送;
12、石油化工厂的油类产品,油脂、废液污泥的输送;
13、乙炔站电石污泥的输送;
14、建筑行业输送灰浆、石灰乳、砂浆、水泥浆等;
15、可用着并泵抽水、饮料加工过程中的输送及装投类;
16、广泛用于工业和生活的污水、污泥处理,污水中通常含有许多悬浮物有一定腐蚀性和粘度,往往含有固体颗粒,因而使用浓浆泵输送是合适的;
17、用于原子能发射站的污染水、污染液和其它物料的输送;
18、矿井排污水、污泥。
此外在钢铁工业、造船工业、陶瓷工业、制革工业水厂都能使用。

型号意义
例:I-1B1寸
I-浓浆泵
1B-单螺杆式
1寸-口径(1英寸)
