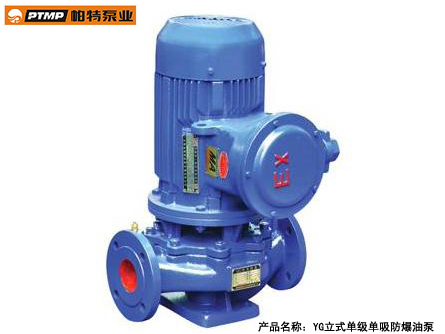

YG型立式单级单吸防爆油泵
| 产品类别：油泵系列 |
| 产品名称：YG型立式单级单吸防爆油泵 |
|
性能数据 |
流量范围 |
2~1800m3/h |
|
扬程范围 |
5~150m | |
|
介质温度 |
-15℃＜T＜+105℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ≤1.6MPa | |
| 电机数据 | 配套功率 | 0.75KW~160KW |
| 电压 | 380V、440V | |
| 频率 | 50HZ、60HZ | |
| 转数 | 980/1450/2900r/min | |
| 防护等级 | IP54/IP55/IP65 | |
| 绝缘等级 | F | |
| 材料 | 泵体、端盖、叶轮 | 铸铁/不锈钢 |
| 泵轴 | 45#钢/不锈钢 | |
| 机械密封 | 石墨、碳化钨、碳化硅、硬质合金等 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数
- 结构图
YG型立式单级单吸防爆油泵，是自行研究开发的新一代节能、环保立式离心泵，同时根据使 用温度、介质等不同在ISG型基础上派声生出适用热水IRG。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。
YG型立式单级单吸防爆油泵产品特点
1、吸入压力≤1.0Mpa，或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
YG型立式单级单吸防爆油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃
型立式单级单吸防爆油泵适用于治金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。
例如：YG100-315(I)AB
YG-单级单吸立式离心油泵
100-进出口口径(mm)
315-叶轮名义直径(mm)
I-扩流型
A、B-叶轮经过几次的切割
有限公司17679.jpg)

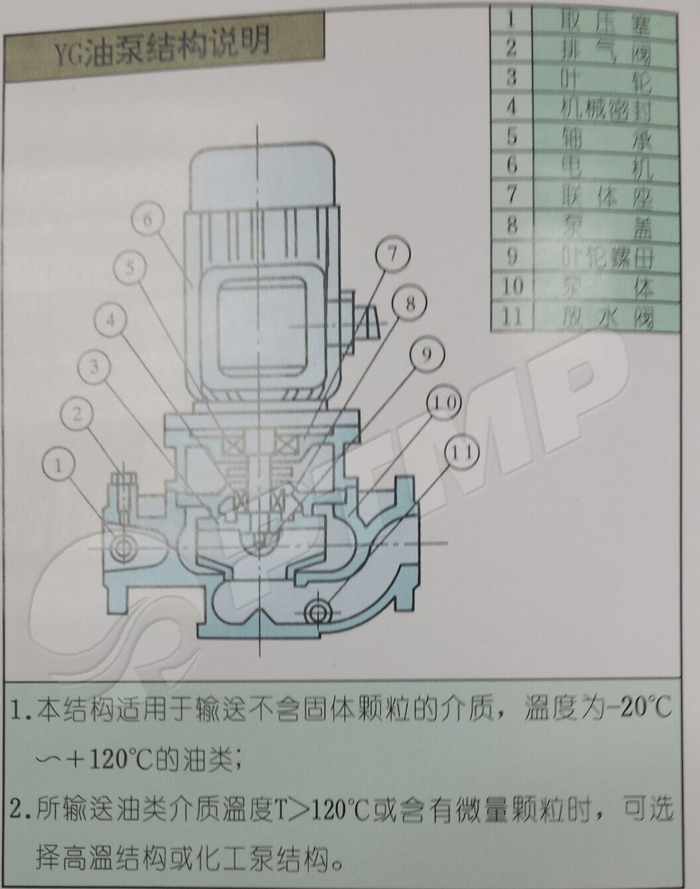

.jpg "YG油泵结构图")
