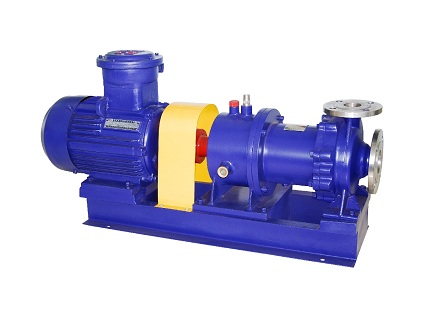

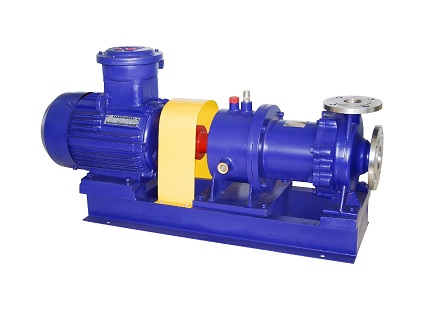

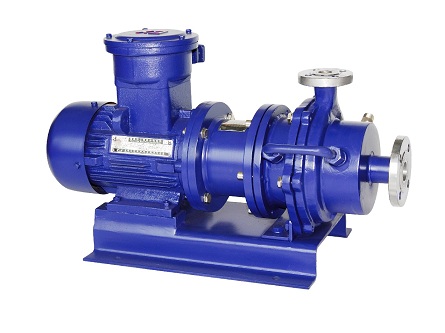

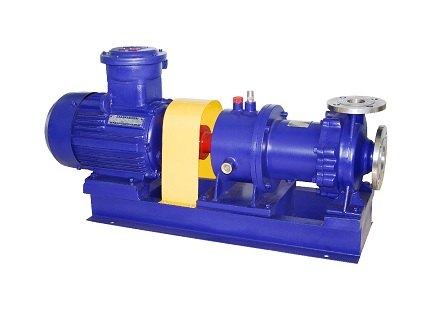

CQB-G型耐高温磁力泵
| 产品类别：磁力泵系列 |
| 产品名称：CQB-G型耐高温磁力泵 |
|
性能数据 |
流量范围 |
3.2~100m3/h |
|
扬程范围 |
20~80m | |
|
介质温度 |
120℃~300℃ | |
| 环境温度 | 不超过40℃ | |
| 吸程范围 | 20~80m | |
| 电机数据 | 配套功率 | 0.75~7.5KW |
| 电压 | 380V、440V | |
| 频率 | 50HZ、60HZ | |
| 转数 | 2900rpm | |
| 防护等级 | IP54/IP55 | |
| 绝缘等级 | F | |
| 材料 | 泵体、泵盖、叶轮 | 工程塑料 |
| 泵轴 | 45#钢 | |
| 机械密封 | 石墨、碳化钨、碳化硅、硬质合金等 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 结构图
CQB型磁力驱动离心泵（简称磁力泵）通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离异套内，没有动密封因而完全无泄漏。
CQB-G型高温型磁力泵输送压力为1.6MPa，温度不超过350℃，粘度不大于30*10-6m2/s的不含硬质颗粒和纤维的液体。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当，CQB型磁力泵形式及基本参数等效用JB/T7742-95《小型磁力传动离心泵》标准，符合Q/BTB01-2001《磁力传动离心泵》企业标准。
CQB型磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重和各种腐蚀性液体的理想设备。CQB型磁力泵适用于输送吸入压力不大于0.2Mpa，工作压力1.6Mpa，温度不超过120℃。密度不大于1600kg/m3，粘度不大于30*10-6m2/s的不含硬颗粒、纤维及含有磁性物质液体。
型号意义
例：CGB 80-65-160G
CGB-磁力驱动泵
80-进口直径(mm)
65-出口直径(mm)
160-叶轮名义直径(mm)
G-高温型
