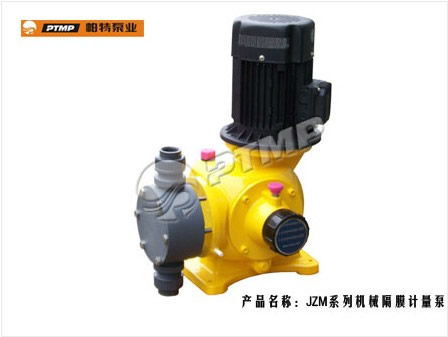

JZM-A型机械隔膜计量泵
![](../templates/cn/product/img/left.gif)
![](../templates/cn/product/img/right.gif)
产品类别:计量泵系列 |
产品名称:JZM-A型机械隔膜计量泵 |
性能数据 |
流量范围 |
82~1200L/h |
压力范围 |
1.0~0.35MPa |
|
介质温度 |
-30℃~350℃ | |
环境温度 | 不超过40℃ | |
工作压力 | ||
电机数据 | 配套功率 | 0.55KW~0.75KW |
电压 | 220V、380V | |
频率 | 50HZ、60HZ | |
转数 | 1450r/min | |
防护等级 | IP55 | |
绝缘等级 | F | |
材料 | 泵头 | PVC/PTFE/不锈钢 |
阀球 | 陶瓷/不锈钢 | |
隔膜阀座 | 聚四氟乙烯 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义

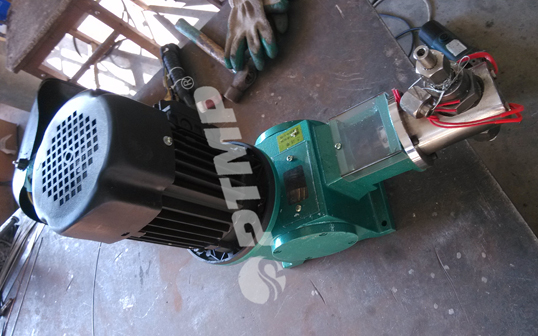

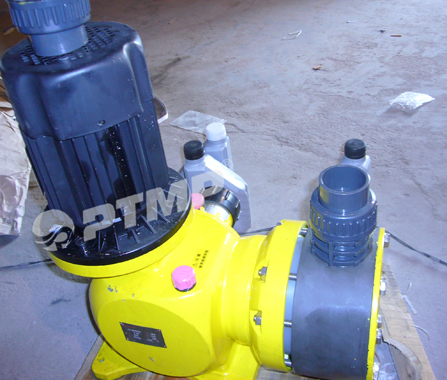

- 应用案例
- 性能参数
- 结构图
JZM-A型机械隔膜计量泵
1、因液力端的隔膜的静密封代替活塞的动密封,因此,可以做到输送介质绝对不泄露。除清水外,更适用于输送易燃易爆、剧毒、恶臭、放射性的介质;
2、特点:①流量范围:0.47~3000L/h; ②工作压力:1.2MPa; ③液力端为静;
3、机械隔膜泵吸入性能较柱塞泵和液压隔膜泵差,为此容积效率也比较低;
4、结构上比柱塞泵复杂,但比液压隔膜泵简单;
5、出口压力一般在10MPa以下,流量适用范围较小,计量精度比柱塞泵和液压泵低,当压力从小到大时,流量变化可达-10%;
6、无安全泄放装置。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连 同柱塞,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭 ,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体 。
广泛适用于环保、制药、造纸、污水处理及城市供水等行业,并能输送腐蚀性浆料和危险性化学品。近年来,水泥助腐剂行业得到广泛的采用。
例:2JYMZ-630/0.3-L-B-IV
2-联(缸)数,单缸不标
J-计量泵
YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标
Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)
630-额定流量(L/h)
0.3-额定排除压力(MPa)
L-特殊性能泵(BWW:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,DXD:带数字控制器或行程调节器,XF:悬浮液)
B-B:防爆电机,普通电机不标
IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

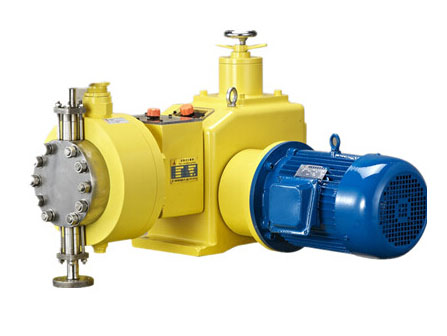

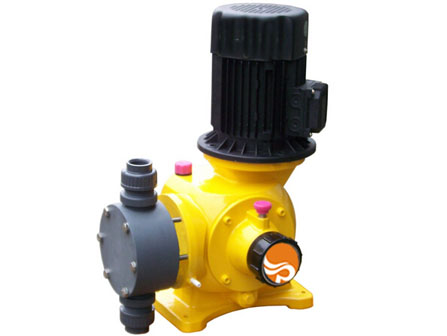

相关计量泵系列产品
