水环真空泵在陶瓷真空过滤机中应用

2013-02-22

水环真空泵在陶瓷真空过滤机中应用

精密陶瓷真空过滤机集机电、微孔陶瓷、超声技术为一体,依靠水环真空泵吸力和毛细作用实现固液分离的新型高效、节能过滤设备。广泛应用于矿山、冶金、化工、环保等行业。

特点:
★高真空度(真空度0.09~0.098MPa),滤饼水分低。
★滤液含固量<50ppm。可反复利用,减少排放。
★与传统过滤设备相比能耗节省约90%以上,能耗低,运行成本低。
★与传统陶瓷过滤机相比增加了滤饼洗涤,适用需洗涤的物料。
★采用PLC、微机结合自动阀门控制,自动化程度高,降低劳动强度。
★结构紧凑,占地面积小,安装维护方便。
★采用先进的排液系统,可适合任何工况条件下使用。

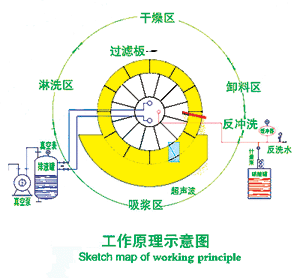

工作原理:
吸浆区:工作时浸没在料浆的过滤板在毛细作用下结合真空压力,表面吸附成一层滤饼,滤液通过滤板进分配阀至排液罐。
淋洗区:滤饼转出料浆斗后,对滤饼进行喷淋洗涤。
干燥区:滤饼继续在水环真空泵高真空力的作用下脱水。
卸料区:进入无真空的情况下,刮刀自动卸料。
反冲洗:工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后,采用超声波配合低浓度酸混合清洗,保持陶瓷板的高效使用。

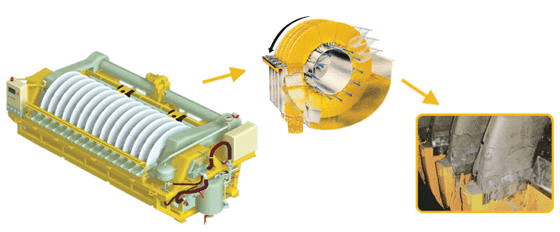

陶瓷过滤机效果图
主要部件:过滤板、主机、气水混合恒压反冲洗系统、控制系统

应用范围
目前已广泛应用于矿山有色金属、稀有金属、黑色金属,非金属等精矿及尾矿脱水,化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。
