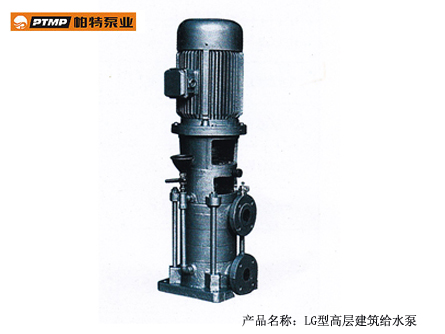

LG型高层建筑给水泵
| 产品类别：多级泵系列 |
| 产品名称：LG型高层建筑给水泵 |
|
性能数据 |
流量范围 |
3~72m3/h |
|
扬程范围 |
20~160m | |
|
介质温度 |
-15℃~105℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ≤2.5MPa | |
| 电机数据 | 配套功率 | 0.75KW~45KW |
| 电压 | 380V | |
| 频率 | 50HZ | |
| 转数 | 2900rpm | |
| 防护等级 | IP54 | |
| 绝缘等级 | F | |
| 材料 | 泵体、泵盖、叶轮 | 铸铁 |
| 泵轴 | 40Cr | |
| 机械密封 | 石墨、碳化钨、碳化硅、不锈钢、四氟 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数
- 结构图

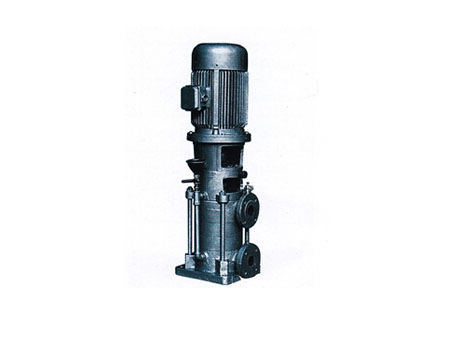

LG型立式、单吸、多级分段式便拆式离心泵，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。
产品特点
1、结构新颖，运行可靠：取消了平衡鼓(盘)，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
2、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用。
3、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点。
4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，减少流动噪音。
多级离心泵是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。
在多级泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
产品用途
LG 型高层给水多级泵主要应用于高层建筑供水，也可应用于厂矿、企业给排水以及低压锅炉循环用水。
型号意义
例： 65LG36-20*6
65- 泵进出口直径 (mm)
LG- 立式多级分段离心泵
36- 流量 (m3/h)
20- 单级扬程 (m)
6- 级数
