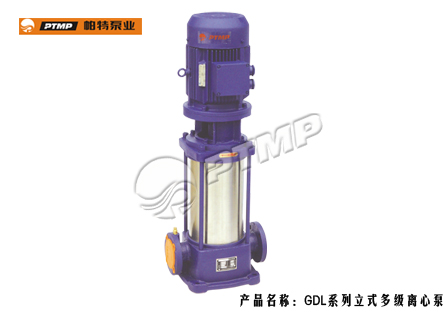

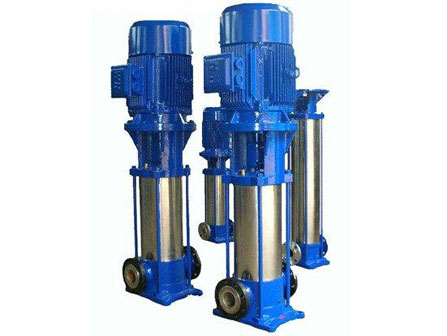

GDL型立式多级管道泵
| 产品类别：多级泵系列 |
| 产品名称：GDL型立式多级管道泵 |
|
性能数据 |
流量范围 |
1.4~194.4m3/h |
|
扬程范围 |
20~230m | |
|
介质温度 |
-15℃~105℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ≤2.5MPa | |
| 电机数据 | 配套功率 | 1.1KW~132KW |
| 电压 | 380V | |
| 频率 | 50HZ | |
| 转数 | 2900r/min | |
| 防护等级 | IP54 | |
| 绝缘等级 | F | |
| 材料 | 泵体、泵盖、叶轮 | 铸铁/不锈钢 |
| 泵轴 | 45#钢/不锈钢 | |
| 机械密封 | 石墨、碳化钨、碳化硅 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数

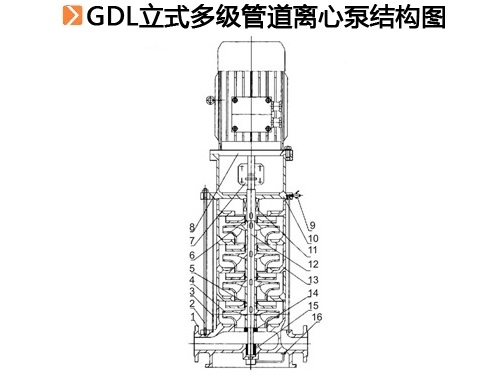

- 结构图
GDL型立式多级管道泵是我单位在好的泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新产品。
GDL型立式多级管道泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了水力模型，所以还具有有效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。
为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLB型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。
多级管道泵是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。
在多级泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
例：80GDL36-12×5
80-进出口直径(mm)
GDL型立式多级管道泵
36-额定流量(m3/h)
12-额定扬程(m)
5-泵级数

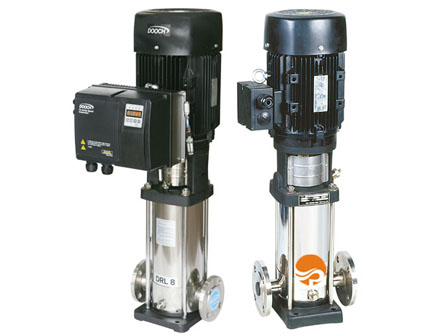

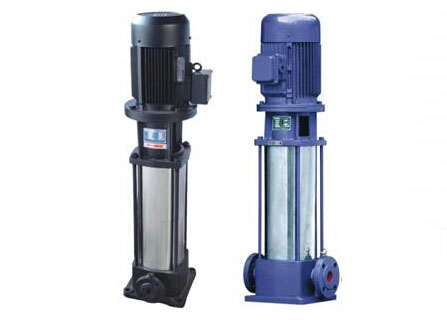

相关多级泵系列产品
