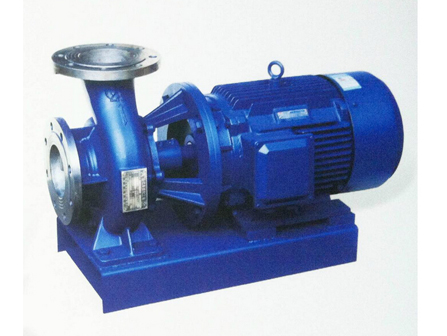

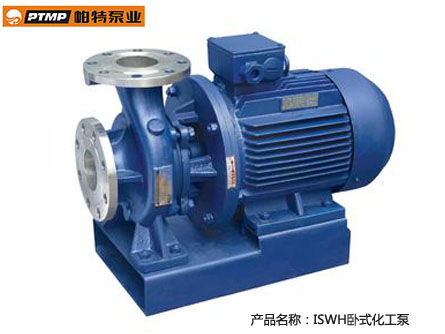

PTWH型卧式化工泵



 产品类别:化工泵系列
 产品名称:PTWH型卧式化工泵

性能数据

流量范围

2~1800m3/h

扬程范围

5~150m

介质温度

-50℃<T<+105
环境温度 不超过40℃
工作压力 ≤1.6MPa
电机数据 配套功率 0.75KW~160KW
电压 380V、440V
频率 50HZ、60HZ
转数 980/1450/2900r/min
防护等级 IP44/IP54
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁/不锈钢
泵轴 45钢/不锈钢
机械密封 石墨、碳化钨、碳化硅、硬质合金等

  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义

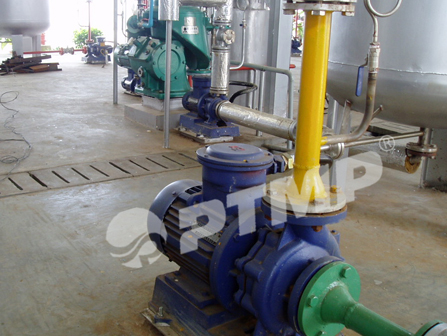

  • 应用案例
  • 性能参数

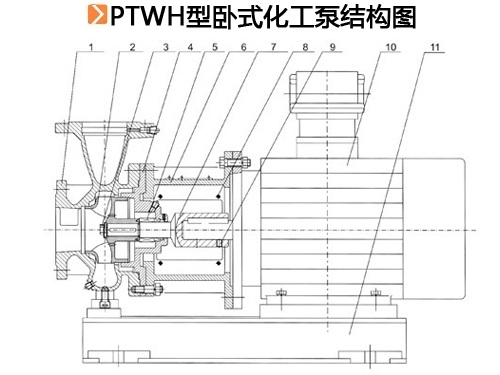

  • 结构图

PTWH型卧式化工泵是我公司根据市场需要开发的新一代节能、更新换代产品。该产品水力过流部件采用高效节能的水力模型并采用双节流环,使泵的效率比普通泵高5~8%。外形采用高科技流线型设计并采用精密铸造,外形十分美观。电机用普通电机,电机轴与泵轴分开,采用特殊设计的高精度联轴器联结,运行平稳,维修方便。泵体各部件一体化加工并采用止口定位,互换性好、装配精度高。材料采用优质不锈钢,耐腐蚀、使用寿命长。轴封采用硬质合金机械密封,无泄漏。

PTWH卧式化工泵是我公司根据市场需要开发的新一代节能、更新换代产品。该产品水力过流部件采用有效节能的水力模型并采用双节流环,使泵的效率比普通泵高58%。外形采用高科技流线型设计并采用精密铸造,外形十分美观。电机用普通电机,电机轴与泵轴分开,采用特殊设计的高精度联轴器联结,运行平稳,维修方便。泵体各部件一体化加工并采用止口定位,互换性好、装配精度高。材料采用优质不锈钢,耐腐蚀、使用寿命长。轴封采用硬质合金机械密封,无泄漏。

主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等输送腐蚀性及特殊要求的介质。

例如:PTWHB65-20A
PT-帕特代号
W-卧式结构
H-化工泵
B-防爆、无标为基本型
65-进出口直径
20-设计点扬程
A-叶轮几次切割

产品编号 产品型号 流量
[m3/h]
扬程
[m]
功率
[Kw]
询价
B10103001 ISWH15-80 1.1
8.5
0.18
询价
B10103002 ISWH15-80 1.5
8
0.18
询价
B10103003 ISWH15-80 2
7
0.18
询价
B10103004 ISWH20-110 1.8
16
0.37
询价
B10103005 ISWH20-110 2.5
15
0.37
询价
B10103006 ISWH20-110 3.3
13.5
0.37
询价
B10103007 ISWH20-160 1.8
33
0.75
询价
B10103008 ISWH20-160 2.5
32
0.75
询价
B10103009 ISWH20-160 3.3
30
0.75
询价
<123456789105960>
