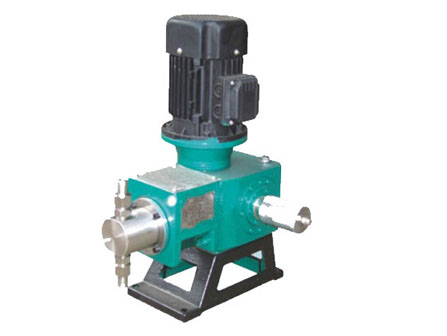

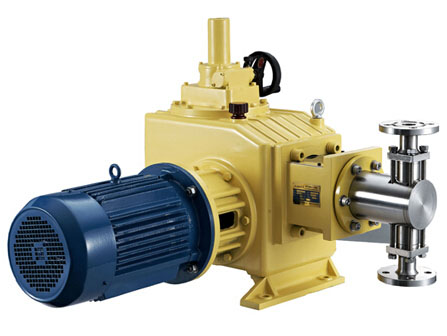

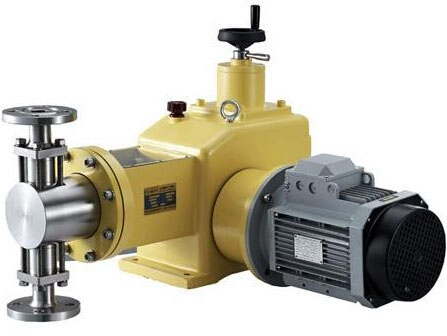

J1.6型柱塞式计量泵
| 产品类别：计量泵系列 |
| 产品名称：J1.6型柱塞式计量泵 |
|
性能数据 |
流量范围 |
2.1~190L/h |
|
压力范围 |
50~0.63MPa | |
|
介质温度 |
-30℃~350℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ||
| 电机数据 | 配套功率 | 0.37KW~0.55KW |
| 电压 | 220V、380V | |
| 频率 | 50HZ、60HZ | |
| 转数 | 1450r/min | |
| 防护等级 | IP55 | |
| 绝缘等级 | F | |
| 材料 | 泵头 | PTFE/不锈钢 |
| 阀球 | 陶瓷/不锈钢 | |
| 阀座 | 聚四氟乙烯 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数
- 结构图

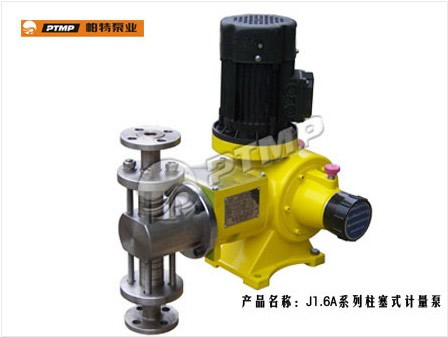

J1.6A型柱塞式计量泵
1、额定流量：0-190L/h
2、可制成多台并联使用
3、适应介质温度：≤250℃
4、过流零件可选材质：304、316L、20号合，哈氏合金、陶瓷等。
5、流量控制方式：手动/自动冲程调节/数字变频控制实现外部信号自动控制。
6、泵在运行或停止状态下均可调节
7、可制单缸泵、双缸泵和三缸泵流量可分别独立调节
8、流量稳定粘度±1％。
9、进出口连接方式：卡套式焊接管接头式和法兰连接
10、根据用户工艺要求，泵头过流可制成保温夹套型，电热加温型等。
J1.6A系列柱塞式计量泵产品特点
1、柱塞直径可制的很小，但不宜过大，一般D=3-200mm
2、柱塞泵使用的排除压力范围较广泛，且宜制成高压泵。
3、能输送高粘度介质，不推荐适用在输送腐蚀性泵料及危险性化学品。
4、轴封为填料密封，有泄漏，需周期性调节填料，填料与柱塞是一对易损件。
5、流量在10%-100%的范围内，计量精度可达±1%，压力可达50MPa,出口压力变化时，流量几乎不变。
6、无安全泄放装置，建议在泵的出口管道上安装安全阀。
7、结构简单，维护方便，性价比较好。
8、所有柱塞计量泵均可通过调节冲程长度（装冲程调节器可实现自动调节）和改变电机频率来控制流量，可实现远程控制。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连同柱塞，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭 ，排出阀打开，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体 。
广泛应用于化工、石油化工、冶金、电力、医药、食品、塑料发泡等各个领域，成为现代工业实现半自动化和全自动化操作不可缺少的泵种。尤其在输送高粘度、高压力、高温度的各种液体介质的工艺流程中特别受欢迎。
2JYMZ-630/0.3-L-B-IV
2-联（缸）数，单缸不标
J-计量泵
YM-YM：液压隔膜式，M：机械隔膜式，柱塞泵不标
Z-机座号（W：微机座，X：小机座，D：大机座，T：特大机座）
630-额定流量（L/h）
0.3-额定排除压力（MPa）
L-特殊性能泵（BWW：夹套保温型加温型，L：冷却，GN：高粘度，YB：隔膜破裂报警，P：变频调节，DXD：带数字控制器或行程调节器，XF：悬浮液）
B-B：防爆电机，普通电机不标
IV-液缸过流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20号合金）
